PRODUKTBESCHREIBUNG

ALUMINIUMRÜMPFE (ALUMINIUMPONTONS)

Unsere Rümpfe werden aus Leichtaluminiumlegierungen der seewasserbeständigen Klasse PA11-5754, 3 oder 4mm dick, angefertigt. Die Rümpfe (Pontons) werden aus 1,5m großen Modulen zusammengeschweißt und bilden so luftdichte, unsinkbare Verdrängungskammern mit Entlüftung. Unser 15m langer Katamaran beispielsweise besteht aus 20 dichten Kammern, die dem Benutzer extreme Sicherheit gewährleisten. Durch die ständig wachsende Nachfrage waren wir gezwungen, mehrere Arten von Rümpfen zu entwerfen, die für verschiedene Zwecke geeignet sind und sich auch hinsichtlich der Wasserverdrängung unterscheiden.

Die Konstruktion unserer Schwimmer wurde schon von polnischen wie auch ausländischen Herstellern von Hausbooten anerkannt und zertifiziert.

Aluminium ist im Vergleich zu Kunststoffrümpfen außergewöhnlich steif, haltbar und widerstandsfähig. In Verbindung mit den auf beiden Rümpfen verschweißten stark dimensionierten Querholmen, haben die Plattformen so gut wie keine Torsionsbewegung, was für schwimmende Plattformen und vor allem Hausboote von großer Bedeutung ist. Die Querbalken werden in Abständen von 750mm montiert. Eventuelle Schäden können leicht und mit geringen Reparaturkosten behoben werden.

Wir liefern Rümpfe komplett mit Querholmen, einer äußeren Umschlagstange und Halterung für den Außenbordmotor.

Ein vielfältiges Angebot von Rumpfmodellen ermöglicht dem Kunden ein Boot von 5,40m bis 15m Länge und 2,5m bis 6m Breite zu bauen.

Zwischen den einzelnen Rümpfen, unter den Querbalken ist ein 2mm dickes profiliertes Aluminiumblech eingeschweißt, was die ganze Konstruktion stabil und beständig macht und eventuelle Einrichtungen und Installationen, die sich unter dem Deck im Inneren der Rümpfe befinden, gegen starke Wellen schützt. Wahlweise können an unsere Rümpfe entweder zwei Motoren angebracht werden (direkt an die Schwimmer) oder auch nur ein Motor, zentral hinten in der Mitte.

Rümpfe, die mehr als 3m breit sind, können auf Wunsch in einer zusammenklappbaren Form hergestellt werden, was den Transport wesentlich erleichtert. Die Montage vor Ort erfordert keine speziellen Fähigkeiten (2 Personen arbeiten ca. 4 Stunden lang). Auf Kundenwunsch können die Rümpfe mit Strahlrudern, Behältern (Tanks), Anoden, Echolotfühlern usw. ausgestattet.

In den Querbalken unterhalb der Rümpfe werden   Öffnungen zum Durchführen von Wasser und Elektroinstallationen gemacht. Gegen Aufpreis montieren wir Tunnels für die Strahlruder (Jet-Truster) , zusätzliche Revisionsöffnungen für Tanks, Verstärkungen für Ankerwinden und Halterungen für zwei Motoren.

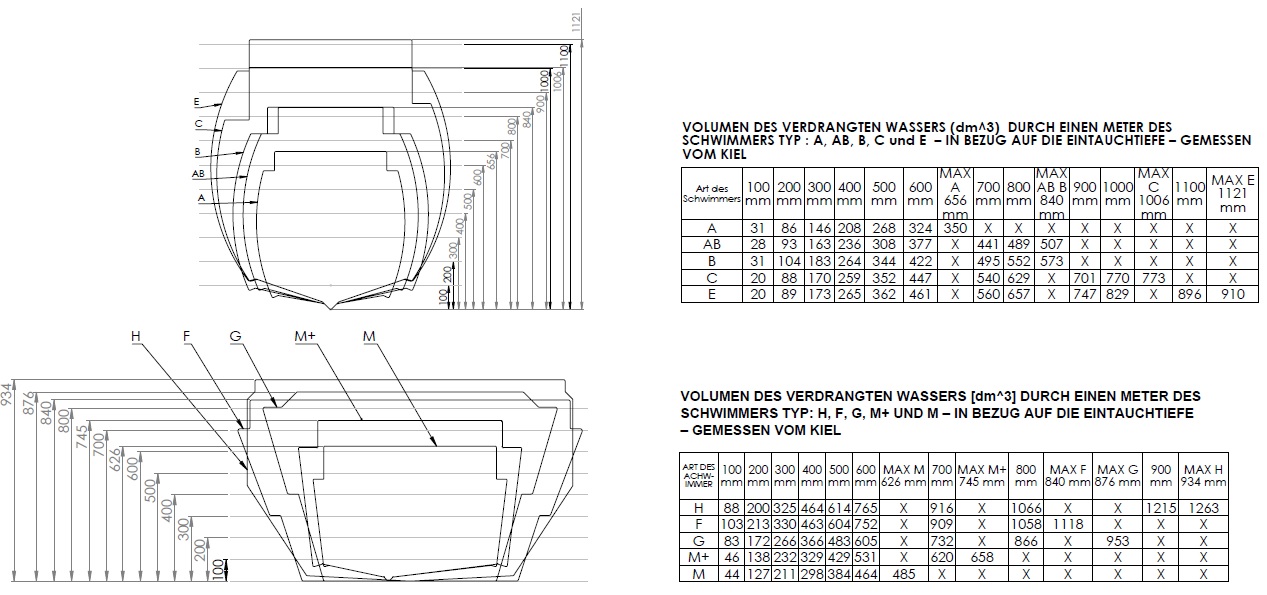

Bei der Wahl eines entsprechenden Rumpfes für Ihren Aufbau müssen Sie unbedingt beachten, daß die Mehrheit der Bugelemente ca. 1/3 der Wasserverdrängung eines vollen Moduls hat, am besten, Sie lassen sich von unserem erfahrenen Team von Ingenieuren beraten. Wenn Sie einen kompletten Rumpf mit Querholmen und Umfangleiste in unserer Firma bestellen, bekommen Sie eine sehr stabile und steife Konstruktion, anschlussbereit für die Montage von Behältern und Installationen.

Ein kompletter Rahmen mit Schwimmern hat das Gewicht von mindestens 450kg – bei der größten Plattform müssen Sie mit dem Gewicht von 2700kg rechnen.

Die Form, Art und Weise der Schweißmethode, wie auch Das Klappsystem der Rümpfe für den Transport stehen unter Patentschutz, besitzen ein CE-Zertifikat und sind Eigentum der Firma WATERBUS.



BESCHREIBUNG VON RUMPF TYP „A“



Rumpfgröße

Preis in Euro

5.5 x 2.5

6.805 €

6.3 x 2.5

8.700 €

7.8 x 2.5

9.636 €

7.8 x 2.7

10.430 €

9.3 x 3

13.790 €

10.8 x 3

16.000 €

Diese Rümpfe sind für kleine touristische Ausflugsboote (Verdrängungsboote, wie auch für Gleitboote) mit Aufbau von geringem Gewicht gedacht. Sie werden aus 3mm dickem Aluminiumblech der Qualität 5754 hergestellt.



BESCHREIBUNG VON RUMPF TYP „AB”



Rumpfgröße Preis in Euro
6.5 x 2.5   9.990 €
8 x 3  12.730 €
8 x 3.5 14.850 €
9.5 x 3  15.120 €
9.5 x 3.5  17.590 €
11 x 3.5 20.420 €



Der Rumpf ist für Verdränger und Gleitboote je nach Größe  geeignet. Bei entsprechender Plattformgröße läßt sich problemlos ein leichtes Hausboot darauf aufbauen. Dieser Rumpf wird aus 3mm dickem Aluminiumblech der Qualität 5754 geschweißt.



BESCHREIBUNG VON RUMPF TYP „B“



Rumpfgröße

Preis in Euro

8 x 3

12.730 €

8 x 3.5

14.850 €

8 x 4

16.970 €

9.5 x 3.5

17.590 €

9.5 x 4

20.155 €

11 x 3.5

20.415 €

11 x 4

23.340 €



Dieser Rumpf ist etwas breiter und niedriger  als Rumpf „AB“. Er findet Anwendung dort, wo man  Wert auf geringe  Eintauchtiefe, geringe Höhe und einen  kleinen Schwerpunkt des Bootes legt. Er wird aus 3mm dickem Aluminiumblech der Qualität 5754 angefertigt. Die Revisionsöffnungen sind hier bedeutend größer, was die Montage ziemlich großer Tanks erlaubt.



BESCHREIBUNG VON RUMPF TYP „C“



Rumpfgröße

Preis in Euro

11 x 4

24.145 €

11 x 4.5

27.140 €

11 x 5

30.140 €

12.5 x 4

27.400 €

12.5 x 4.5

30.850 €

12.50 x 5

34.210 €

14 x 4

30.680 €

14 x 4.5

34.560 €

14 x 5

38.363 €



Dieser Schwimmer hat eine ziemlich große Wasserverdrängung, ausreichend für einen mittelgroßen Hausbootaufbau. Gut geeignet als Grundlage für Gleitboote und Verdränger. Charakteristisch ist hier seine weiche, glatte, runde Form und ein  gewaltiges  2m-grosses Bugsegment, das sich ideal für Boote mit Motorantrieb eignet

Der Rumpf wird aus  3mm dickem Aluminiumblech der 5754  Qualität geschweißt. Der Querrahmen besteht aus 3 und 4mm dicken Balken.



BESCHREIBUNG VON RUMPF TYP „E“



Rumpfgröße

Preis in Euro

11 x 4

24.910 €

11 x 4.5

24.750 €

11 x 5

31.130 €

12.5 x 4

28.290 €

12.5 x 4.5

31.825 €

12.5 x 5

35.355 €

14 x 4

31.750 €

14 x 4.5

35.630 €

14 x 5

39.600 €



Ein Rumpf ist für Verdränger mit Hausbootaufbau von mittlerem Gewicht konzipiert. Gut geeignet für kommerzielle Boote, touristische Freizeitboote und Hausboote. Er ist etwas höher als das Modell „C”, was das Beantragen eines  CE-Zertifikates  in der Designerkategorie C  ermöglicht. Dieser Rumpf wird aus 3mm dickem Aluminiumblech der Qualität  5754 gebaut. Die Querbalken sind aus 2 und 4mm dickem Alublech.



BESCHREIBUNG VON RUMPF TYP „M“ und „M+“



Rumpfgröße

Preis in Euro „M”

Preis in Euro „M+”

6.5 x 3

10.400 €

11.410 €

6.5 3.5

10.770 €

13.330 €

8.5 x 3

13.515 €

14.885 €

8.5 x 3.5

15.850 €

17.405 €



Dieses Schwimmermodell mit einer eigenartigen asymmetrischen Form wurde als Grundlage für unsere  Hausboote MINI CUBE und MINI MAX entwickelt. Dieser Schwimmer  hat eine ziemlich große Wasserverdrängung  und eine große Quer-und Längsstabilität, all das dank seiner Breite von fast 900mm. Ein Rumpf von sogar 6,5m kann also als Grundlage für viele Hausbootprojekte dienen. Der Rumpf hat einen Querrahmen aus verschlossenen Aluminiumprofilen von großem Querschnitt und einen sehr stabilen äußeren  Aluminiumbalken (Durchschnitt 200x40m). Er findet Anwendung vor allem in der Konstruktion von Charterbooten.  Er eignet sich ausgezeichnet für schwimmende Stege, Saunen oder Arbeitsboote. Er wird aus 3mm Aluminiumblech der Qualität 5754 gebaut. In der Standardausstattung gibt es im hinteren Teil der Schwimmer genügend Platz für vier  125-Liter Tanks.



BESCHREIBUNG VON RUMPF TYP „G“



Rumpfgröße

Preis in Euro

10.3 x 4

24.770 €

10.3 x 4.5

27.770 €

10.3 x 5

30.980 €

10.3 x 5.5

34.045 €

11.8 x 4

28.350 €

11.8 x 4.5

30.690 €

11.8 x 5

35.450 €

11.8 x 5.5

38.960 €

13.3 x 4

31.955 €

13.3 x 4.5

35.940 €

13.3 x 5

39.930 €

13.3 x 5.5

42.625 €

14.8 x 4

39.690 €

14.8 x 4.5

40.007 €

14.8 x 5

44.410 €

14.8 x 5.5

48.888 €



Eine etwas schmalere Version des Rumpfes Typ „F”. Die Wasserverdrängung ist sehr ähnlich, aber die Eintauchtiefe etwas großer. Er hat viele nautische Vorteile, aber die Montage der Tanks in den Schwimmern ist weniger komfortabel.  Er wird  genauso wie das Modell „F”  Qualität gebaut und er ist sehr gut für das Überwintern im Wasser vorbereitet.  Die Querbalken sind aus 3 und 4mm Aluminiumblech. Ideal als Grundlage für Hausboote, Arbeitsboote, stationäre Boote, schwimmende Restaurants usw. Bei entsprechender Konfiguration der Querträger kann er die Designerkategorie „C” erhalten.



BESCHREIBUNG VON RUMPF TYP „F“



Rumpfgröße

Preis in Euro

10.3 x 5

32.140 €

10.3 x 5.5

35.354 €

10.3 x 6

38.600 €

11.8 x 5

36.820 €

11.8 x 5.5

40.535 €

11.8 x 6

44.165 €

13.3 x 5

41.400 €

13.3 x 5.5

45.615 €

13.3 x 6

49.610 €

14.8 x 5

46.222 €

14.8 x 5.5

49.720 €

14.8 x 6

54.630 €



Ein typischer Vedrängerrumpf  für schweren Aufbau, ideal für große Hausboote. Hier können riesige Tanks für Wasser und Treibstoff eingebaut werden (bis 1000 Liter Tanks in einem Schwimmermodul). Die Form des Schwimmers wurde so entworfen, dass er den ganzen Winter über im Wasser bleiben kann. Eine ideale Basis für stationäre  Einheiten, wie  Restaurants auf dem Wasser und Arbeitsboote. An die Rümpfe können ein oder auch zwei Außenbordmotoren montiert werden. Dieser Rumpf wird ausschließlich aus 4mm-dickem Aluminiumblech geschweißt.  Alle Querbalken werden aus 4mm-dickem Profilblech  angefertigt.



UNTYPISCHE RUMPFGRÖßEN SIND MÖGLICH - PREIS AUF ANFRAGE

ALLE PREISE IN EURO – ohne Mehrwertsteuer und ohne Transportkosten
